Время 10 мин. Инструмент: крестовая отвертка, желательно короткая.
1. Опускаем руль в нижнее положение.

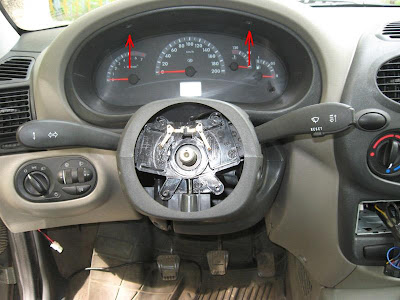

2. Откручиваем 2 самореза (красные стрелки на первом фото)
3. Выдергиваем облицовку панели на себя. Внизу она держится на двух защелках, аналогичных защелкам крышки блока предохранителей.
4. Вакручиваем 2 винта крепления панели приборов (фото 2, красные стрелки)
5. Вытаскиваем панель приборов. Чтобы разъединить разъем, утапливаем фиксатор (фото 3, красная стрелка) и поворачиваем черный рычажок по направлении синей стрелки.
Сборка:
1. Вставляем разъем до упора (без усилий) и защелкиваем рычажок до щелчка фиксатора.
2. Ставим на место приборную панель и прикручиваем.
3. Вставляем облицовку панели, закручиваем саморезы.
P.S.. Руль снят для других целей, при снятии панели он не помеха.
1. Опускаем руль в нижнее положение.
2. Откручиваем 2 самореза (красные стрелки на первом фото)
3. Выдергиваем облицовку панели на себя. Внизу она держится на двух защелках, аналогичных защелкам крышки блока предохранителей.
4. Вакручиваем 2 винта крепления панели приборов (фото 2, красные стрелки)
5. Вытаскиваем панель приборов. Чтобы разъединить разъем, утапливаем фиксатор (фото 3, красная стрелка) и поворачиваем черный рычажок по направлении синей стрелки.
1. Вставляем разъем до упора (без усилий) и защелкиваем рычажок до щелчка фиксатора.
2. Ставим на место приборную панель и прикручиваем.
3. Вставляем облицовку панели, закручиваем саморезы.
P.S.. Руль снят для других целей, при снятии панели он не помеха.
